Ich grüße euch Panzerkommandanten,
ich möchte euch gerne mein neustes Projekt vorstellen.
Nach meinem Elefanten wollte ich mal den nächsten großen Panzerjäger in Angriff nehmen.
Das Vorbild ist der Jagdtiger mit der Bezeichnung X1 der 1/s.Pz.Jg.Abt 512 in seinem letzten Zustand bei der Erbeutung in Iserlohn.

Als Grundlage dient mir der Bausatz von Chris. http://www.ludwigs-hobby-seite.de/Jagdtiger.html
Und für das Fahrwerk verwende ich die Laufrollen, Antriebsräder, Spannrollen und Kunststoffketten der HL Königstigers, welche ich von einem früheren Jagdtiger Projekt übrig hatte.

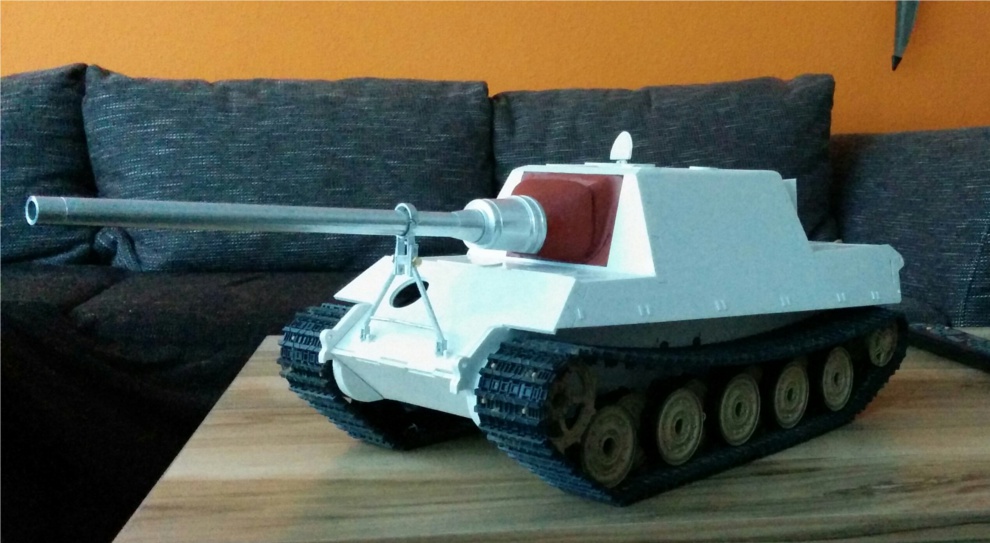

Dazu kommen die neuen Metallgetriebe von HL mit Kugellagern. Und den Rest werde ich euch im Laufe der Berichte zeigen.
Das Grundgerüst habe ich bereits auf der Intermodellbau zusammengebaut und ich muss sagen es passt sehr gut.

Der Bausatz sieht vor, das die Oberwanne fest mit der Unterwanne verklebt werden soll, aber mir schwebt eher die getrennte Variante vor. Die Wartungsarbeiten erleichtert dies erheblich.

Wie ihr sehen könnt verwende ich das Tamiya Königstiger Federsystem, welches ihr auch bei Chris erwerben könnt. Die Bohrungen und Taschen sind bereits im Bausatz integriert passen ebenfalls sehr gut.


Der Kettenspanner ist natürlich von HennTec.

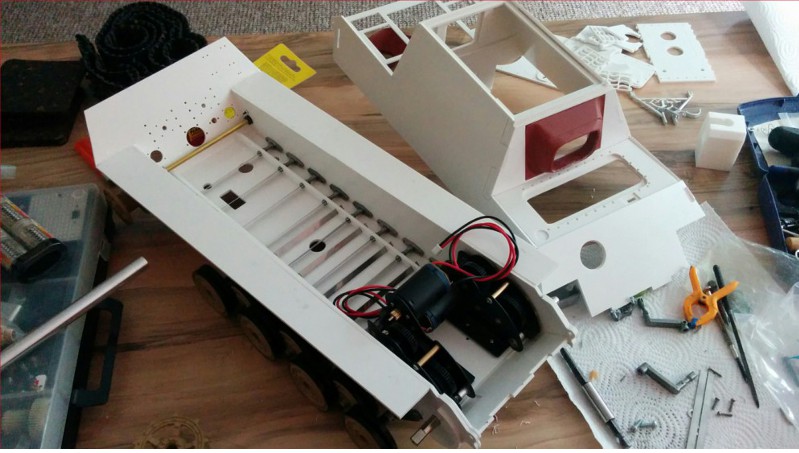

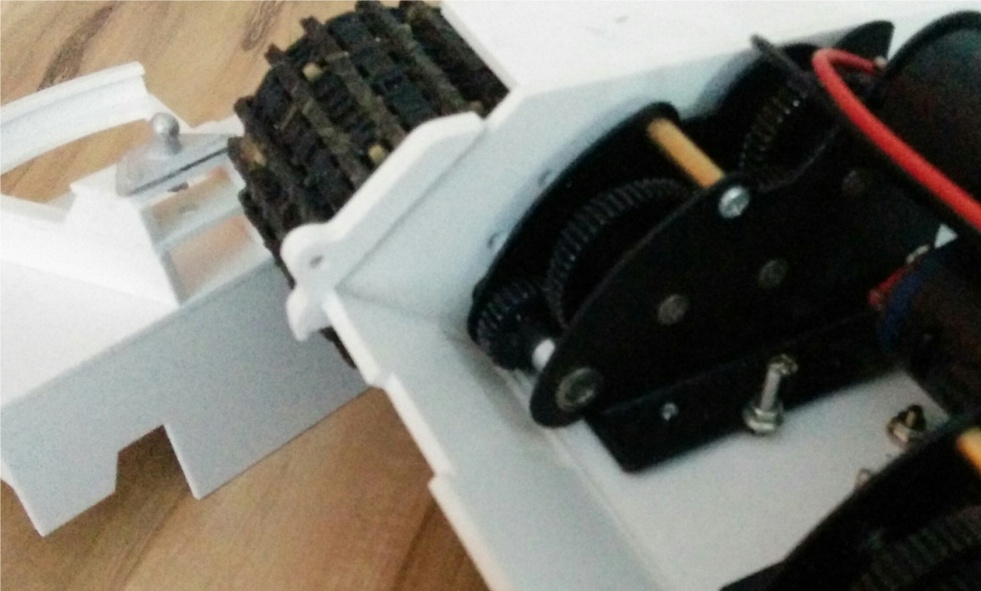

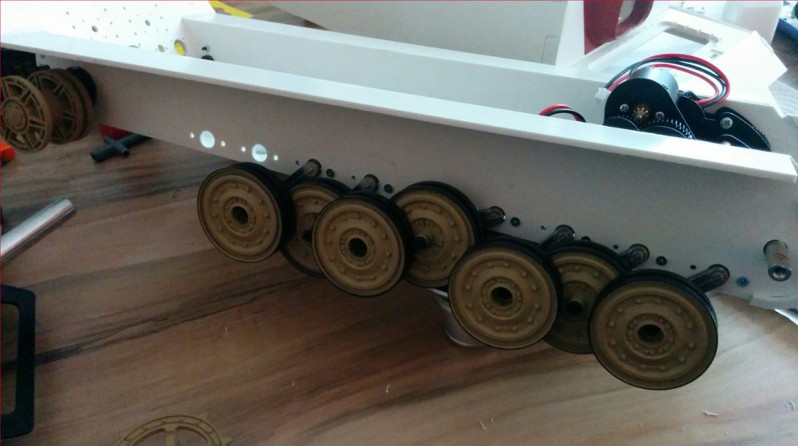

Hier noch ein paar Aufnahmen des Fahrwerks.



Das interessante an diesem Projekte wird die Lagerung der Kanone. Ein leidiges Thema, welches viele Jagdtiger Bauer kennen. Auch hier hat Chris bereits eine Lösung in Planung. Diese ist an die originale Halterung angelehnt.

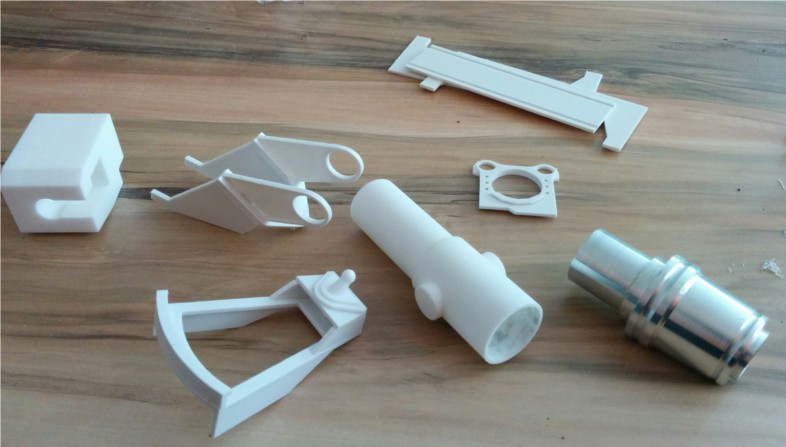

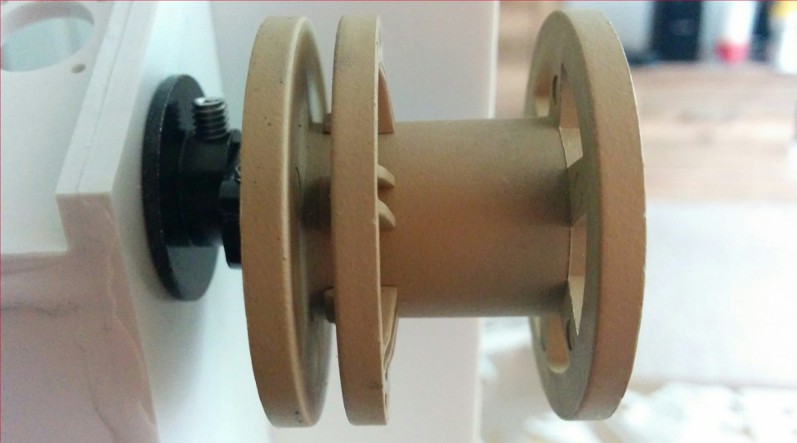

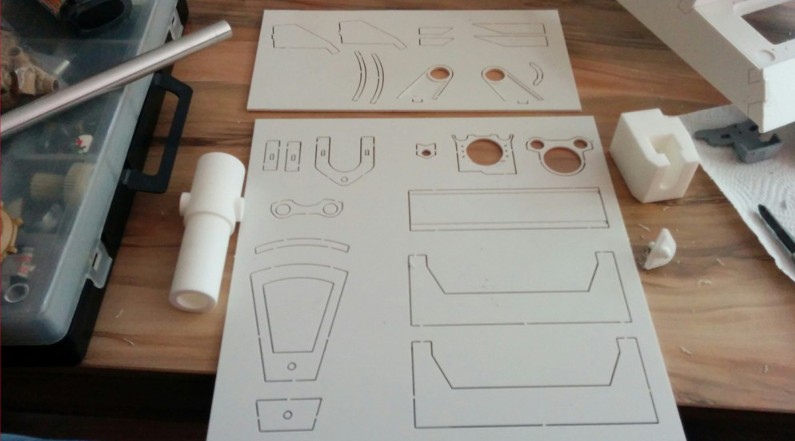

Die Komponenten seht ihr hier.

In den nächsten Tagen werde ich den Jagdtiger glatt schleifen. Zuvor hatte ich ihn komplett mit flüssig Poly verspachtelt, welches ich drei Wochen trocknen ließ.
Und danach kommt die Ausrichtung des Fahrwerks und erste Testfahrten.
Bis dahin frohes Basteln an alle.
Gruß Benny
__________________ Fahreuge in der Garage : Tiger I HL, Tamiya Sherman (Firefly), Porsche Tiger 003, Vk 36.01 H, Panther, Pz IV, E-100, Starwars Tiger, Elefant, Pionierpanzer,Pz (38 t)
In der Produktion :Fury, Superpershing, Leopard 1, , Churchill VII,Jagdtiger, KV-4
Planung : Panzerhaubitze 2000
--------------------------------------------------------------------
Dieser Beitrag wurde 2 mal editiert, zum letzten Mal von Kommissar Yarrick: 20.05.2015 21:43.
|
|
20.05.2015 20:54 |
|
|
Irbiss

Dabei seit: 23.09.2010
Beiträge: 433
Wohnort: Lüneburg/Fritzlar Kanalnummer: 2,4GHz
Mitglied bewerten
Level: 37 [?]
Erfahrungspunkte: 1.198.387
Nächster Level: 1.209.937
 |
|
|
20.05.2015 21:34 |
|
|
chris3
Unterholzkönig

Dabei seit: 01.12.2006
Beiträge: 2.457
Wohnort: Bochum Postleitzahl: 44805
Mitglied bewerten
Level: 50 [?]
Erfahrungspunkte: 10.219.214
Nächster Level: 11.777.899
 |
|
|
21.05.2015 09:37 |
|
|
Kommissar Yarrick

Dabei seit: 10.04.2010
Beiträge: 103
Wohnort: Bochum Kanalnummer: 2,4 Ghz
Mitglied bewerten
Level: 31 [?]
Erfahrungspunkte: 302.145
Nächster Level: 369.628
Themenstarter
 |
|
Moin moin,
erstmal danke fürs Lob.^^
Ich habe mal ein wenig weiter gemacht. Er ist jetzt geschliefen und in form gebracht. Die kosmetischen Behandlungen kommen nach der Beendigung der mechanischen Arbeiten.

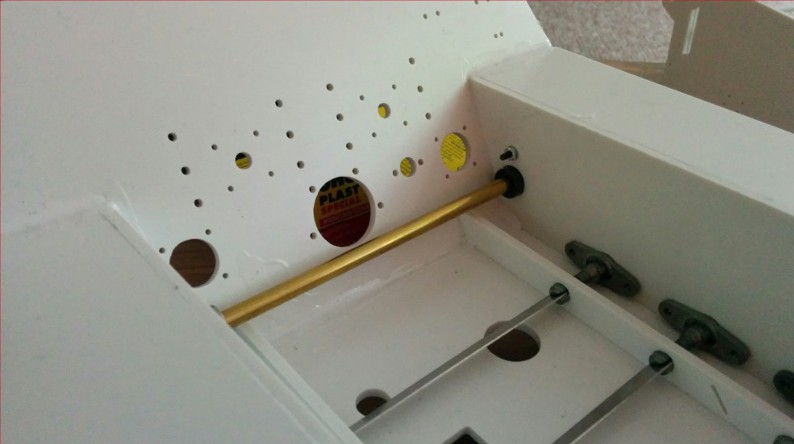

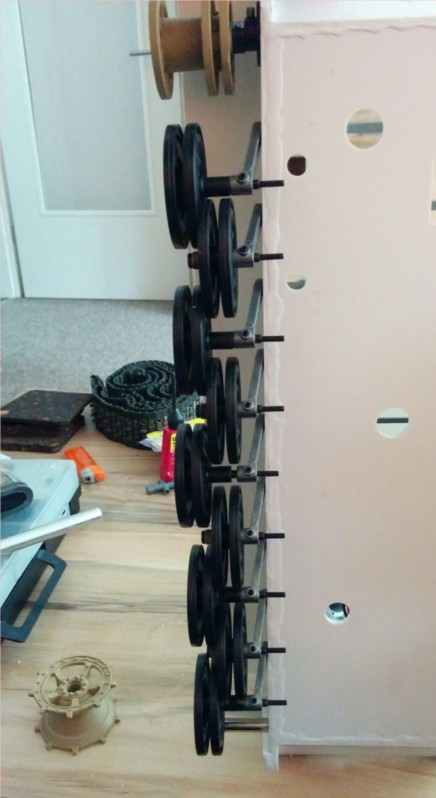

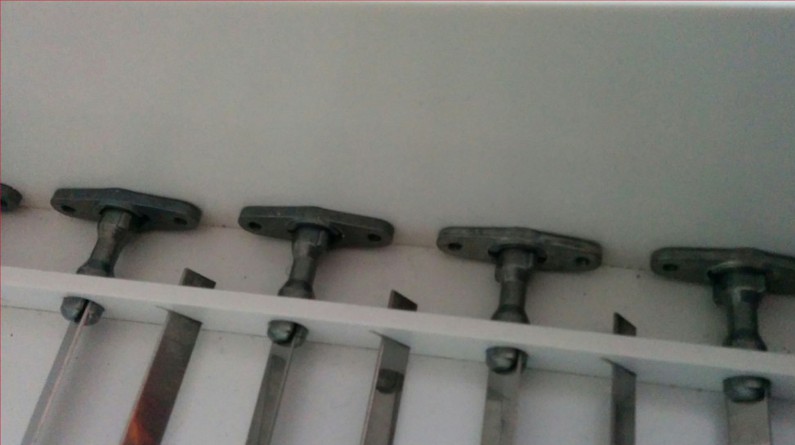

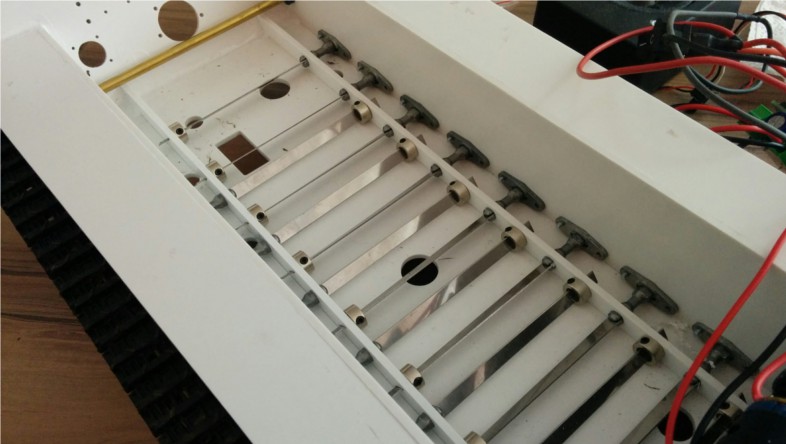

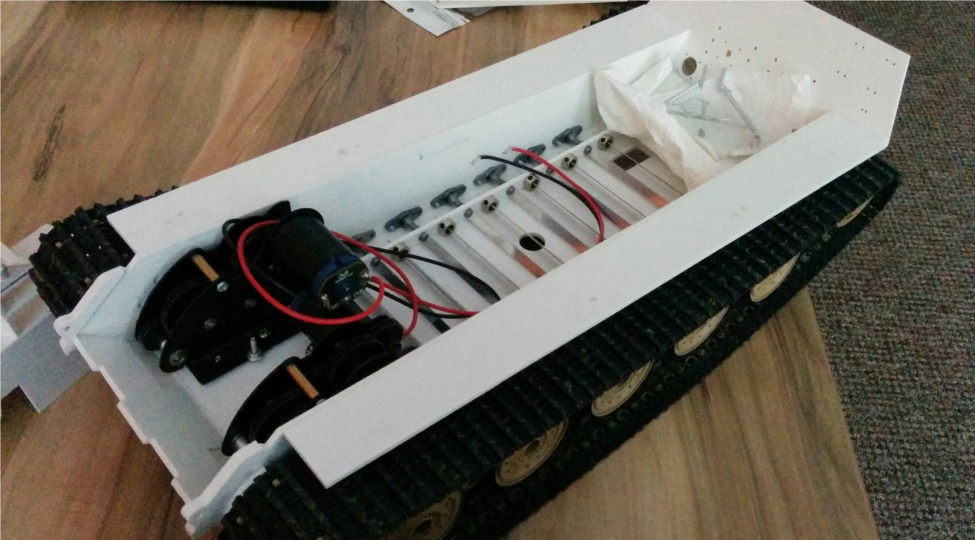

Hier ist ein kleiner Blick in die Unterwanne mit der fertigen Federungen.
Damit die Federn nicht aus der Halterung rutschen habe ich an jede Feder einen Stellring geschraubt.

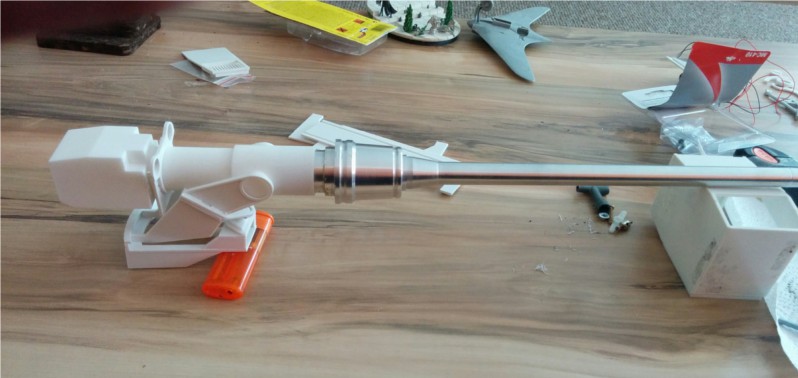

Die Halterung der Kanone ist aich bereits zusammengebaut. Aber ein paar Dinge müssen für die entgültige Verschraubung erst geändert werden.
Aber seht selbst.


Die Kanoneblende wird in das Druckelement eingeschoben und je nach bedarf mit einer Schraube gesichert. Was mir leider auffällt ist, das die Kanone sehr Kopflastig ist. Ohne Rohr bleibt es in der Schwebe aber mit.. das seht ihr ja. Das Verschlussstück wird hoffentlich aus Zinn. Die gibt zusätzliche Stabilität und ich werde später noch zwei Zugfedern zusätzlich verbauen um es aus zubalancieren.
Die Lagerung ist übrigens der originalen Halterung nach empfunden.
Das war es erstmal. Als nächstes kümmer ich mich um die Kanone.
Gruss Benny
__________________ Fahreuge in der Garage : Tiger I HL, Tamiya Sherman (Firefly), Porsche Tiger 003, Vk 36.01 H, Panther, Pz IV, E-100, Starwars Tiger, Elefant, Pionierpanzer,Pz (38 t)
In der Produktion :Fury, Superpershing, Leopard 1, , Churchill VII,Jagdtiger, KV-4
Planung : Panzerhaubitze 2000
--------------------------------------------------------------------
|
|
23.05.2015 14:04 |
|
|
robertL
Dabei seit: 08.04.2015
Beiträge: 11
Wohnort: Hetzles Postleitzahl: 91077 Kanalnummer: 2.4ghz
Mitglied bewerten
Level: 17 [?]
Erfahrungspunkte: 12.203
Nächster Level: 13.278
 |
|
RE: Jagdtiger Bezeichnung (X1) der 1/s.Pz.Jg.Abt 512 |
 |
Hi yarrick , erstmal muss man sagen hast du echt schön aufgebaut mit sinn und verstand
habe den gleichen bausatz erworben und wollt dich mal fragen ob du mir ein paar detailbilder zukommen lassen könntest.vorallem interessiert mich dein getrennter Aufbau und wie genau du das gelöst hast.mfg robert
|
|
25.09.2015 14:02 |
|
|
Kommissar Yarrick

Dabei seit: 10.04.2010
Beiträge: 103
Wohnort: Bochum Kanalnummer: 2,4 Ghz
Mitglied bewerten
Level: 31 [?]
Erfahrungspunkte: 302.145
Nächster Level: 369.628
Themenstarter
 |
|
Moin Robert,
erstmal danke.

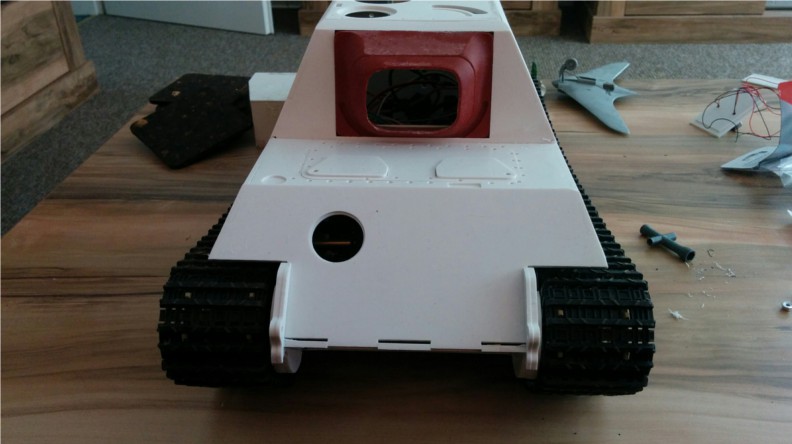

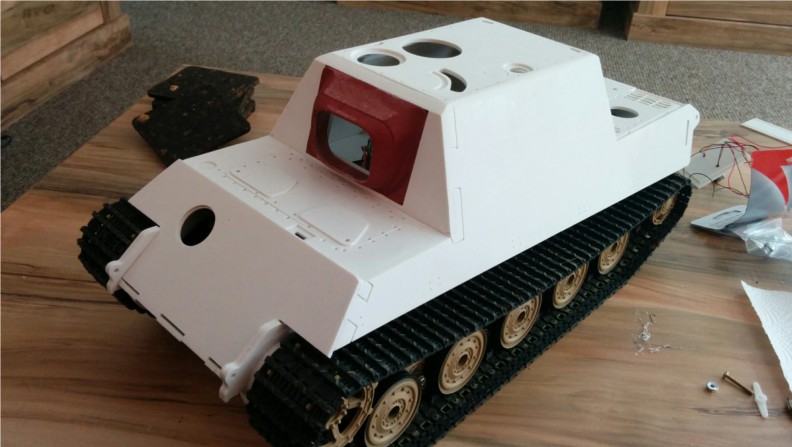

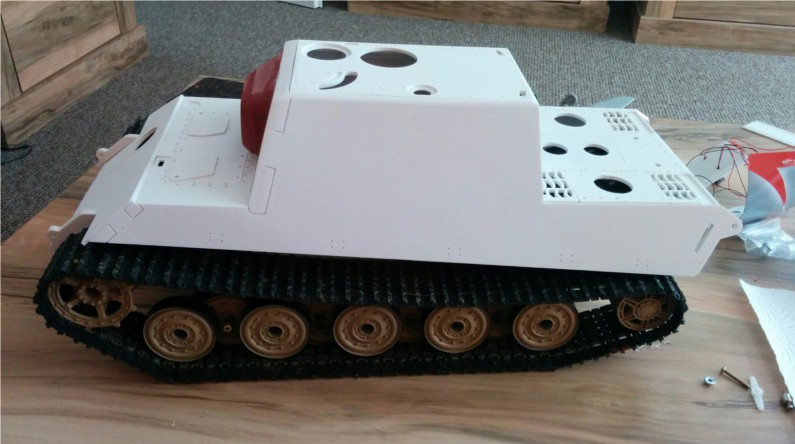

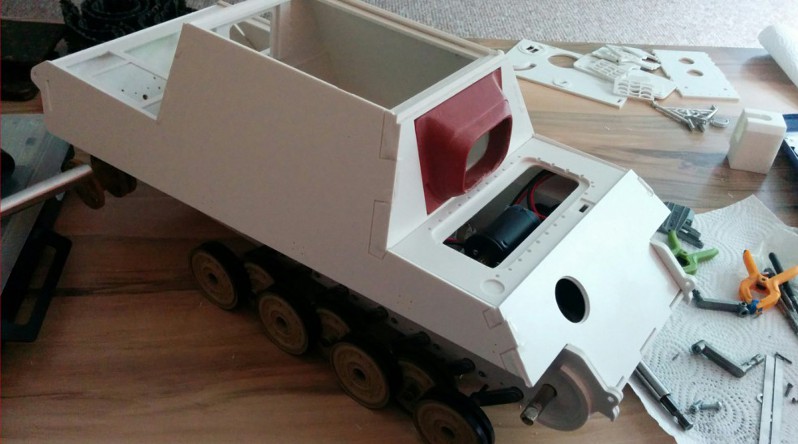

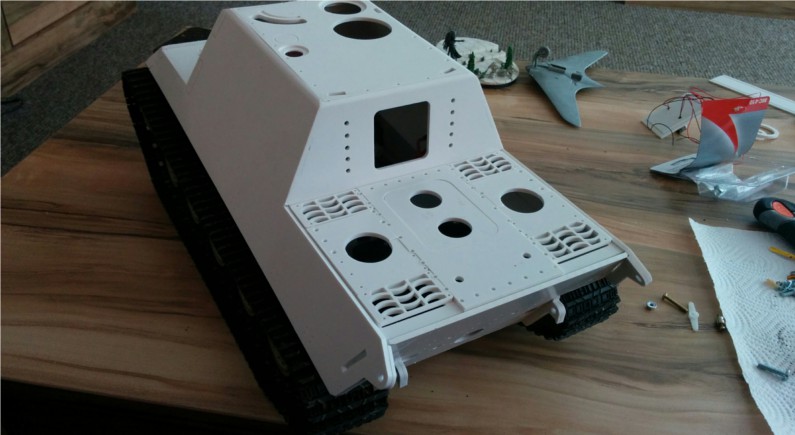

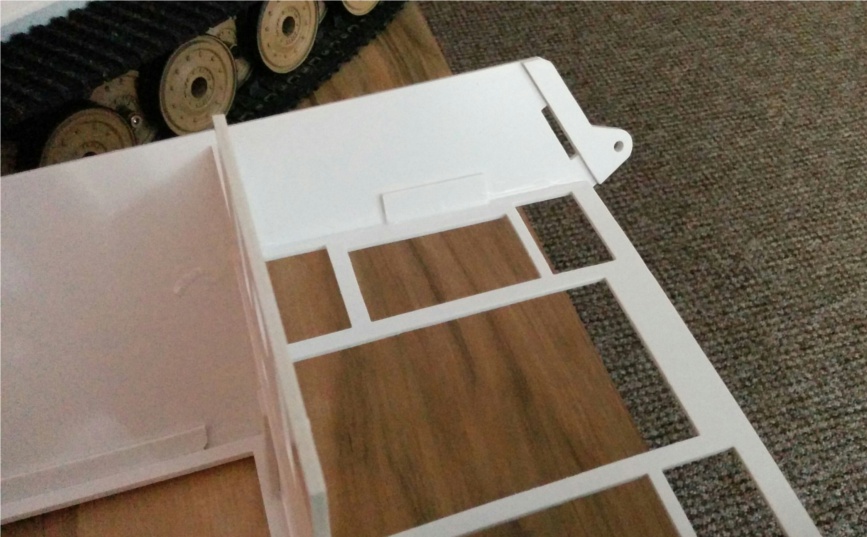

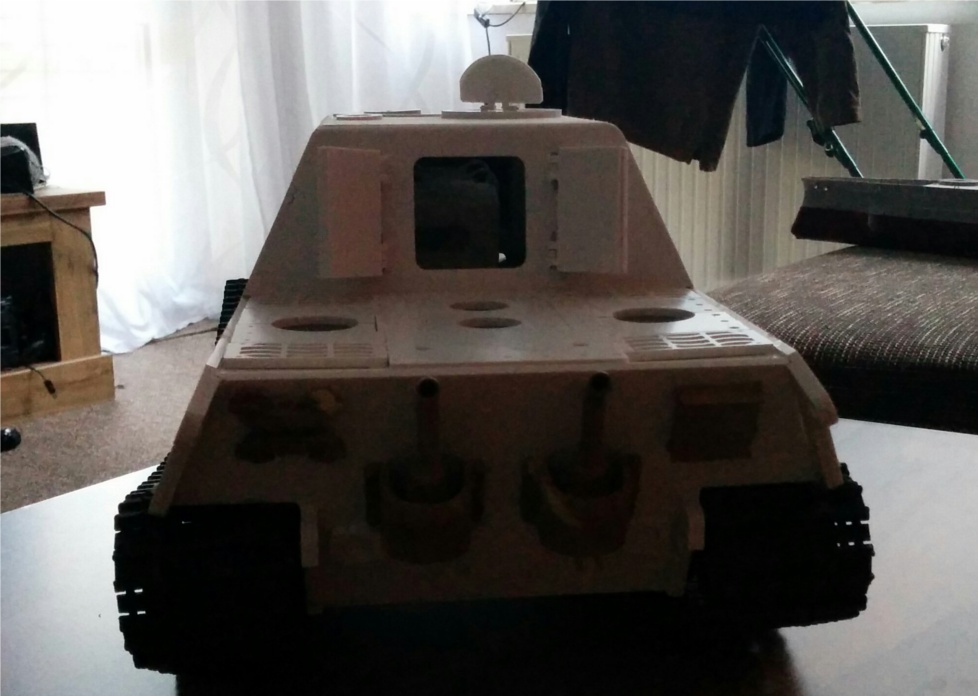

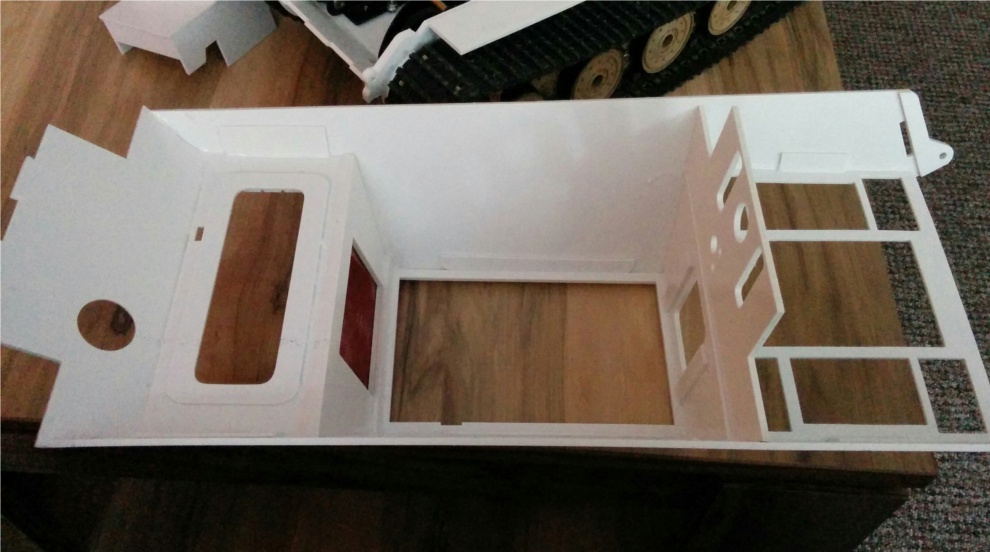

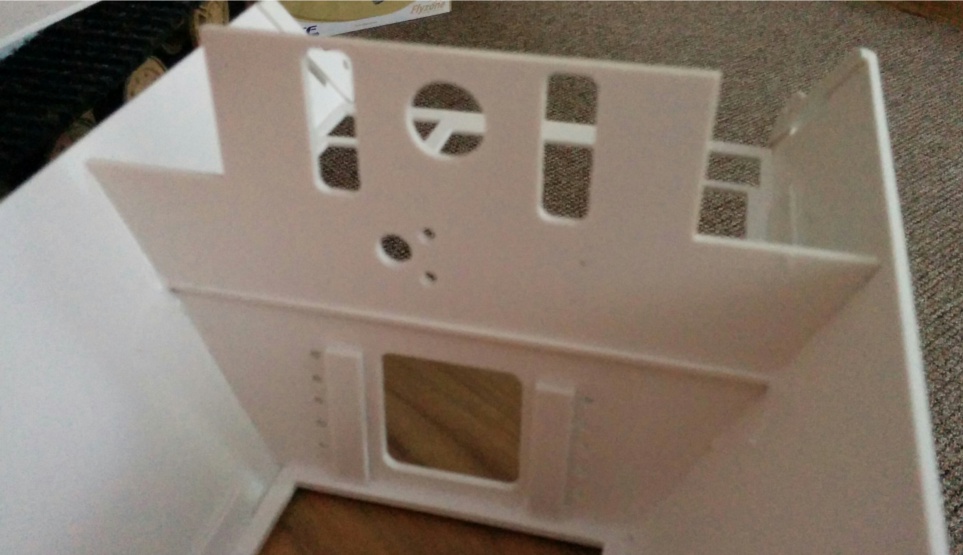

Hier sind ein paar Bilder der Ober- und Unterwanne.





An sich habe ich den Jagdtiger nach dem Bauplan zusammen gebaut. Nur das ich das Oberteil seperat zusammen gebaut habe.
Ich erkläre dir kurz meine Bauphase. Zuerst habe ich die Unterwanne komplett verklebt, bis auf die Aufrdickung der Panzerung, die an die Bugplatte im normalfall angeklebt wird.
Ich musste aber noch eine Änderung vornehmen. An der Heckplatte mit den Öffnungen des Auspuffes sind zwei Laschen die in die Obwanne einhacken sollen um sie fest zu verbinden. Die habe ich abgeschnitten.
Dann habe ich die Oberwanne zusammen gebaut. Die Seitenteile, die Kasematten Front und Heck und die Bugpanzerung. Nachdem alles getrocknet ist habe ich die Oberwanne auf die Unterwanne aufgesetzt.
Nun wird es kniffelig. Um die Motorraumabdeckung richtig zu fixieren brauchst du die Motortrennwand, die normalerweise in der Unterwanne verklebt wird. Diese dient im meinem Fall als hintere Stütze der Wanne. Du nimmst die Motorraumabdeckung und setzt sie an die vorgegebene Stelle und setzt die Motortrennwand darunter. Alles wird mit Klebeband fixiert. Und um vorne eine Führung zu haben habe ich die die Aufdickung der Panzerung vorsichtig über die lose Frontpanzerung an die Unterwanne geklebt.
Mehr habe ich nicht gemacht.^^
-------------------------

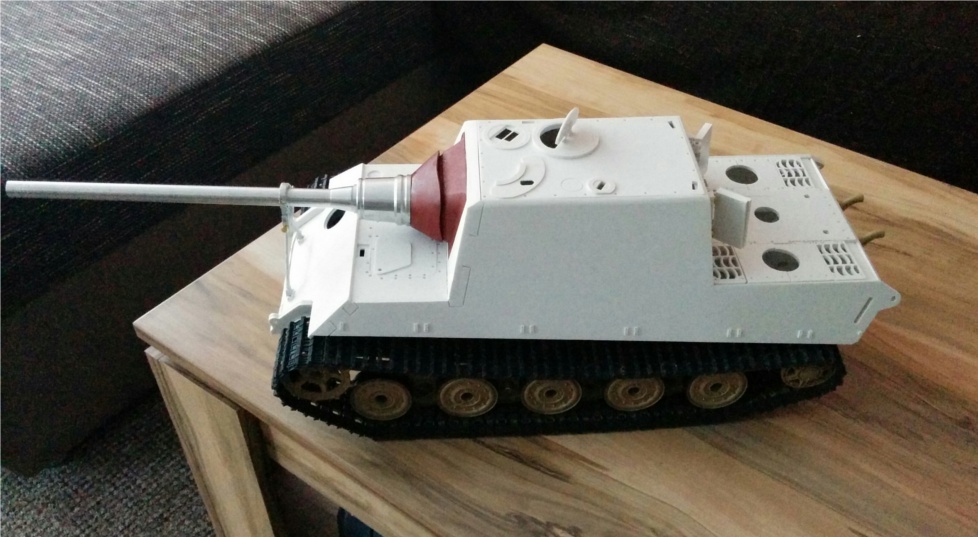

Nach einer etwas längeren Pause habe ich an meinem Jagdtiger weiter geschraubt. Die Kanone sitzt und läuft tatellos. Ein paar Details sind auch bereits verbaut. Die Feinheiten kommen im Laufe der nächsten Wochen, wie Lüfter, Periskope, Antennen usw.

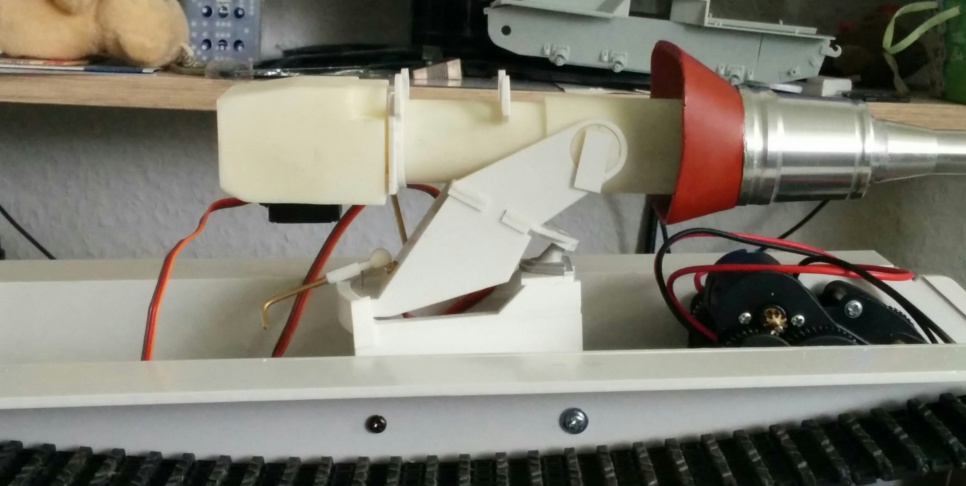

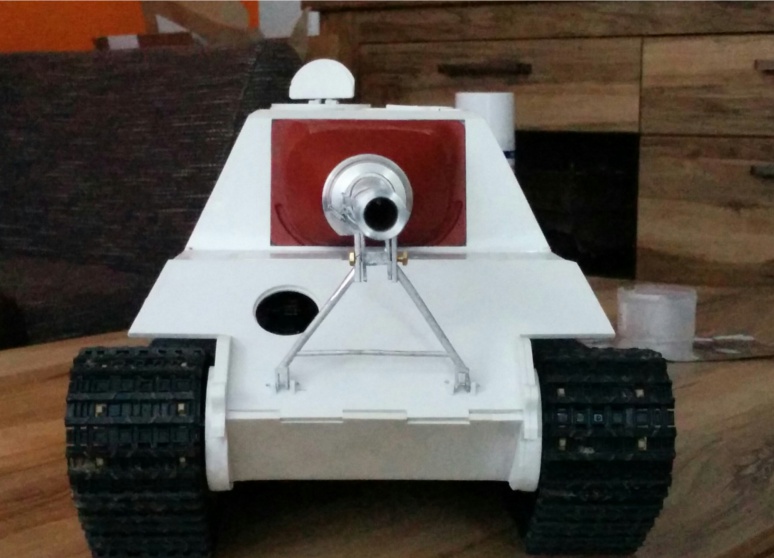

Hier noch eine Nahaufnahme der Kanone.

Ich hoffe mal das der restliche Bau auch so sauber laufen wird. Für Anregungen für eventuelle Verbesserungen bin ich offen.
Gruss Benjamin
__________________ Fahreuge in der Garage : Tiger I HL, Tamiya Sherman (Firefly), Porsche Tiger 003, Vk 36.01 H, Panther, Pz IV, E-100, Starwars Tiger, Elefant, Pionierpanzer,Pz (38 t)
In der Produktion :Fury, Superpershing, Leopard 1, , Churchill VII,Jagdtiger, KV-4
Planung : Panzerhaubitze 2000
--------------------------------------------------------------------
|
|
28.09.2015 17:50 |
|
|
robertL
Dabei seit: 08.04.2015
Beiträge: 11
Wohnort: Hetzles Postleitzahl: 91077 Kanalnummer: 2.4ghz
Mitglied bewerten
Level: 17 [?]
Erfahrungspunkte: 12.203
Nächster Level: 13.278
 |
|
Ui ok , schick schick .ich bin noch am grübeln welchen ketten Spanner und ob ein vorgelege sinnvoll wäre. Die kanone blende ich noch gekonnt aus interessant für mich wäre die Lösung für die waffenanlage und welche Getriebe du denn da verbaut hast. Aber Ansich bin ich sehr zufrieden mit der Qualität des bausatzes und deiner bisherigen Arbeit
weiter so .und vielen dank für die ausführlichen Schilderungen .
|
|
30.09.2015 16:32 |
|
|
|
Hallo Benjamin,
schickes Modell! Ich gucke hier auch ab und zu mal rein, auch wenn ich ja einen anderen Maßstab benutze.
Was mich ein wenig wundert: warum wird bei 1:16 fast immer die Drehstabfederung nachgebildet, obwohl die doch deutlich mehr Platz braucht als andere, ähnlich wirksame Federungsarten? Gerade bei den "kleinen" Modellen sollte doch das Platzproblem noch deutlich mehr ins Gewicht fallen als z.B. bei meinen 1:6-ern? Geht es "nur" um die Vorbildtreue, oder gibt es noch andere Gründe?

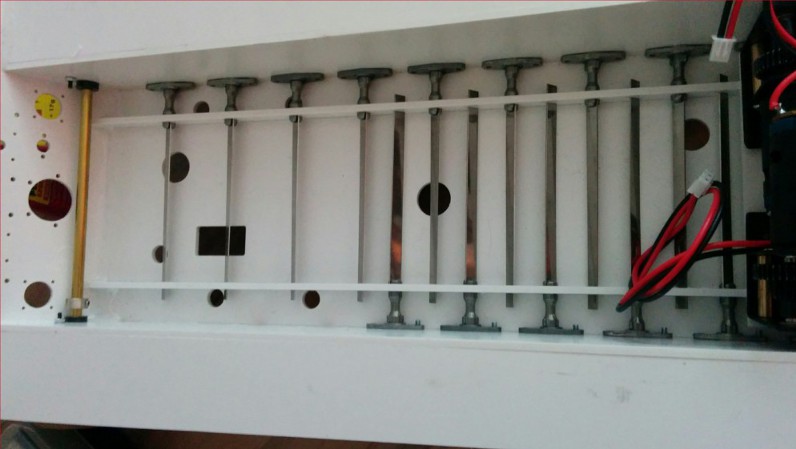

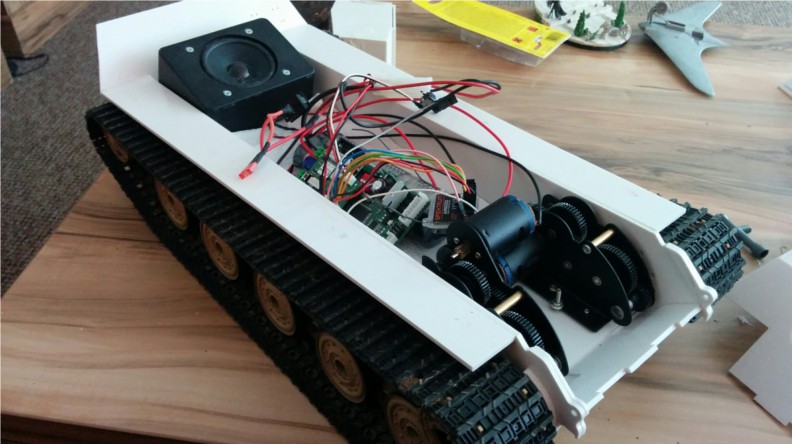

Hier mal ein Bildausschnitt meiner Jati-Wanne, wo man sieht, wie viel Platz da durch die einfache Federung eingespart werden kann. Es ist kein Zwischendeck nötig, und z.B. Akkus und Lautsprecherbox können direkt auf den Wannenboden gestellt werden

Daß die kompakte Federung dennoch recht gut funktioniert, zeigen die folgenden Bilder einer Vollbremsung, wo der Panzer vorne ganz schön eintaucht. Zuvor noch die Normalstellung des Fahrwerks:
